φ１５０mmの施工をご紹介致します。

　工事は塩ビ管φ１５０mm×１２ｍ×１スパン、φ２００mm×１１２ｍ×２スパンで、路線延長は約１２４ｍ、３スパン、土質はシラス（Ｎ値１５）、土被り約４．５ｍです。

　 発進はライナープレート４，５１２×２．０ｍで、φ１５０mmの推進についてはφ２００mm推進と直角のライナープレート短軸方向巾２．０ｍからの発進となった。

　到達はφ１５０mmが開削部と結合のため一体回収、φ２００mmは既設の１号マンホール到達で、先導管は分割回収した。

　(工事概要)

工事場所：鹿児島県

工期　　　：平成12年7月〜平成13年2月

施工業者：(株)鹿児島推進開発

土質　　　：シラス　Ｎ値１５

土被り　　：約４．５ｍ

管径　　　：φ１５０mm×１ｍ，φ２００mm×２ｍ

勾配　　　：３．０パーミル

管種　　　：推進用硬質塩化ビニル管ＳＵＳカラー付直管

工法　　　：オーガ方式一工程式　　

推進機種：ＳＨ−３５５型

路線延長：約２８０ｍ、３スパン、最大６３ｍ（φ200）

発進立坑：ライナープレート４．５１２×２ ．０ｍ

到達立坑：開削部と結合（φ150）、既設１号マンホール（φ200） 　

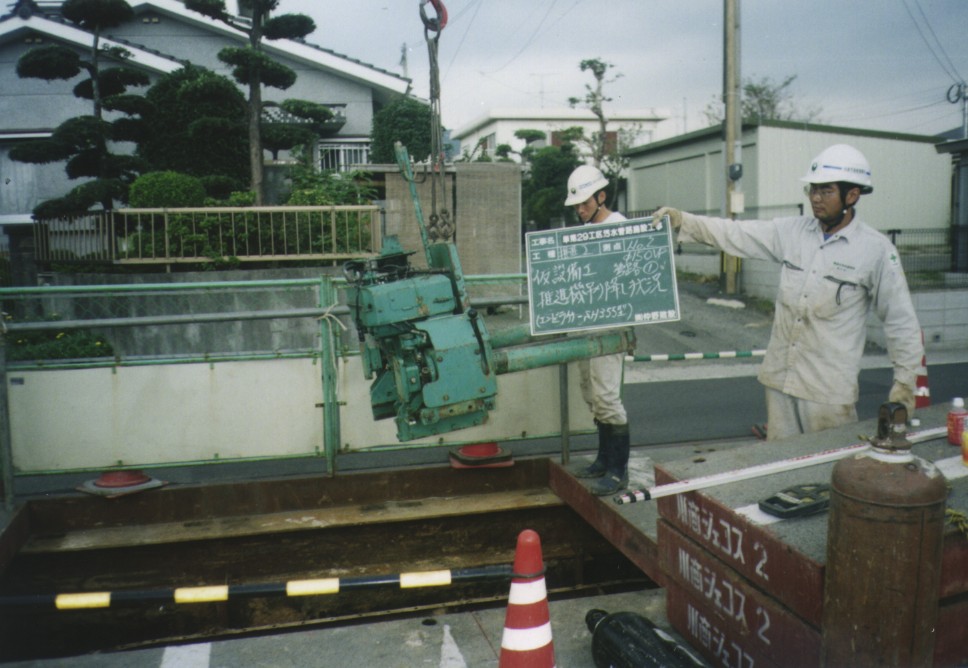

　写真−１　本体吊降し

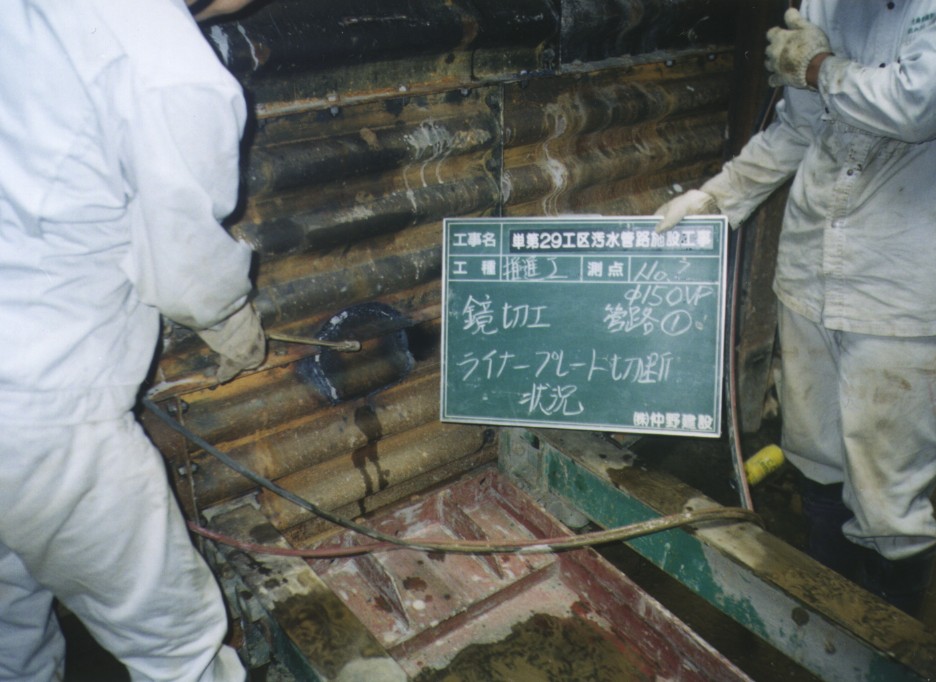

　写真−２　鏡切り

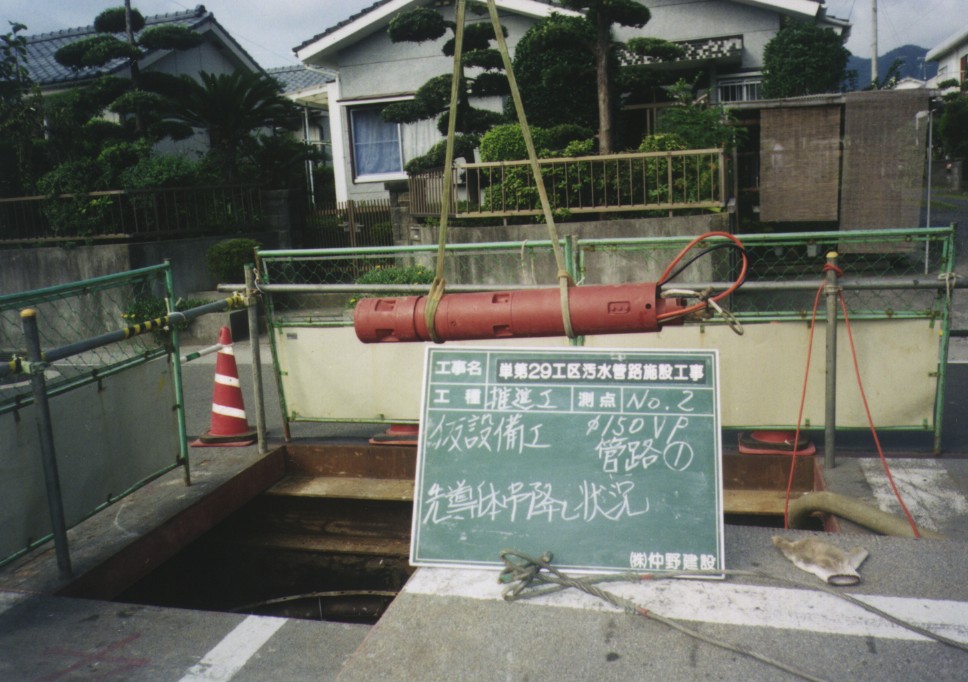

　写真−３　先導体吊り降し

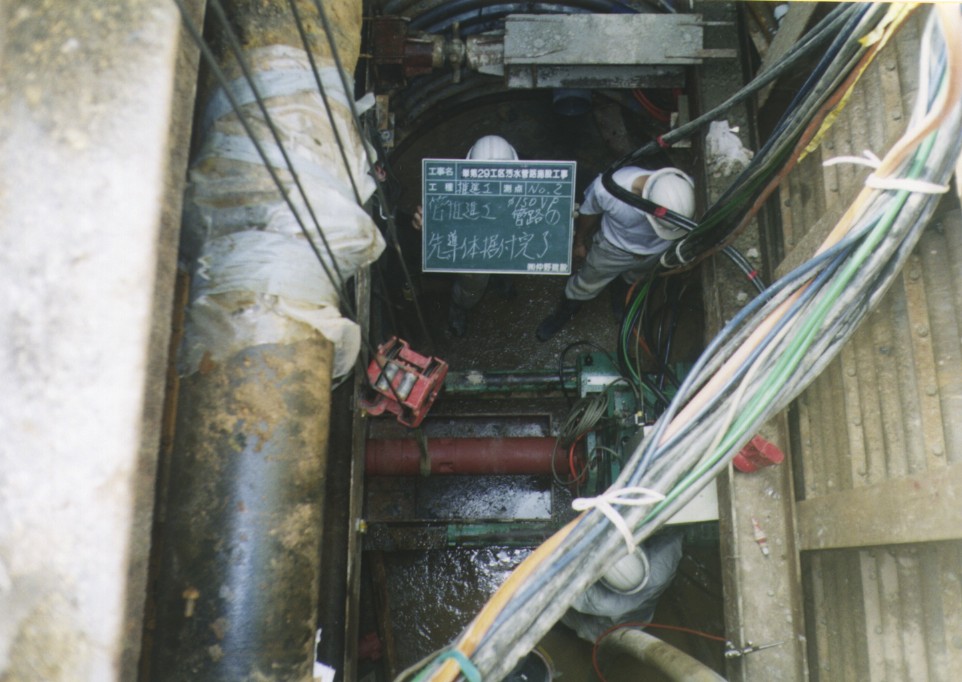

　写真−４　先導体発進

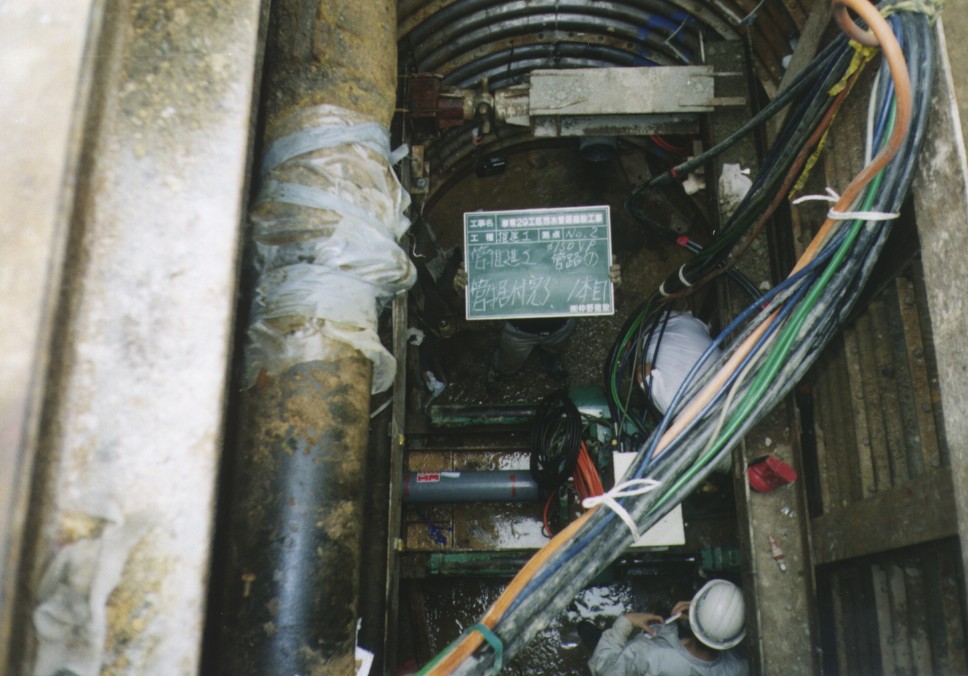

　写真−５　塩ビ管推進

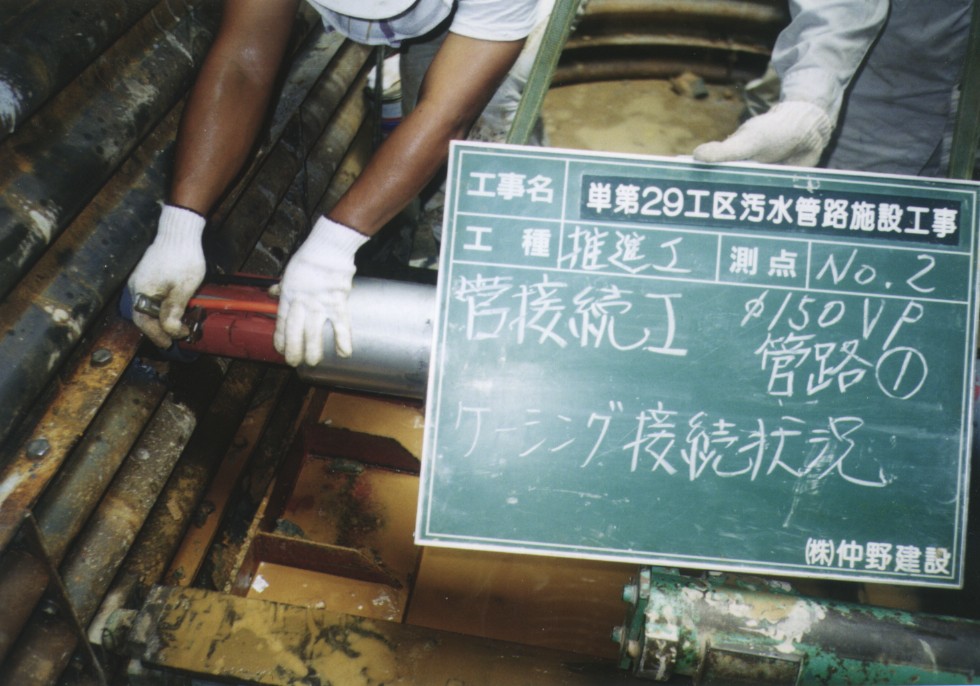

　写真−６　ケーシング継足し

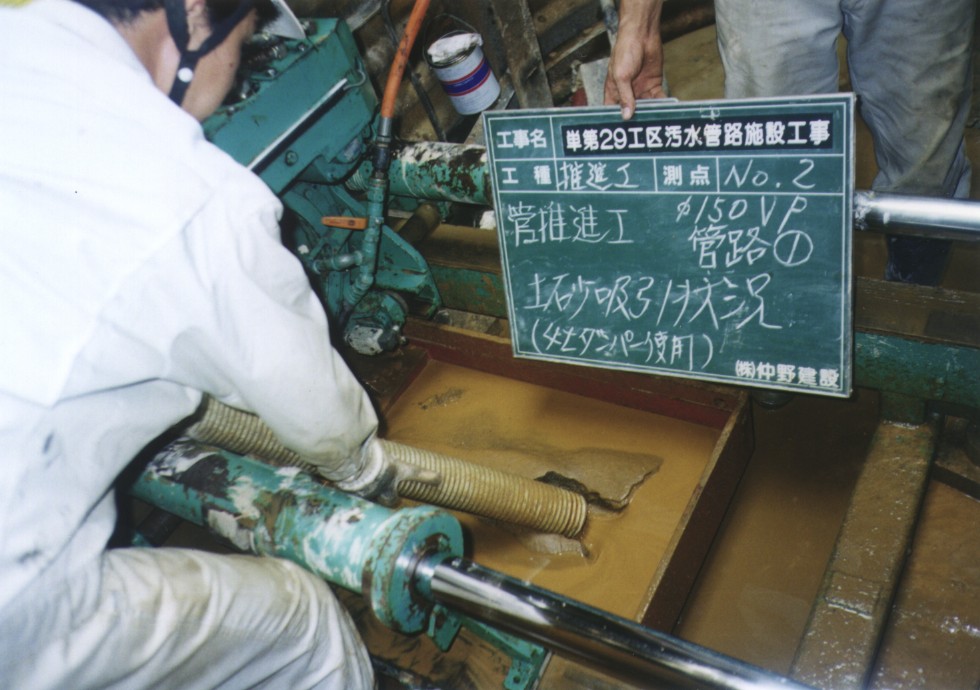

　写真−７　排土状況

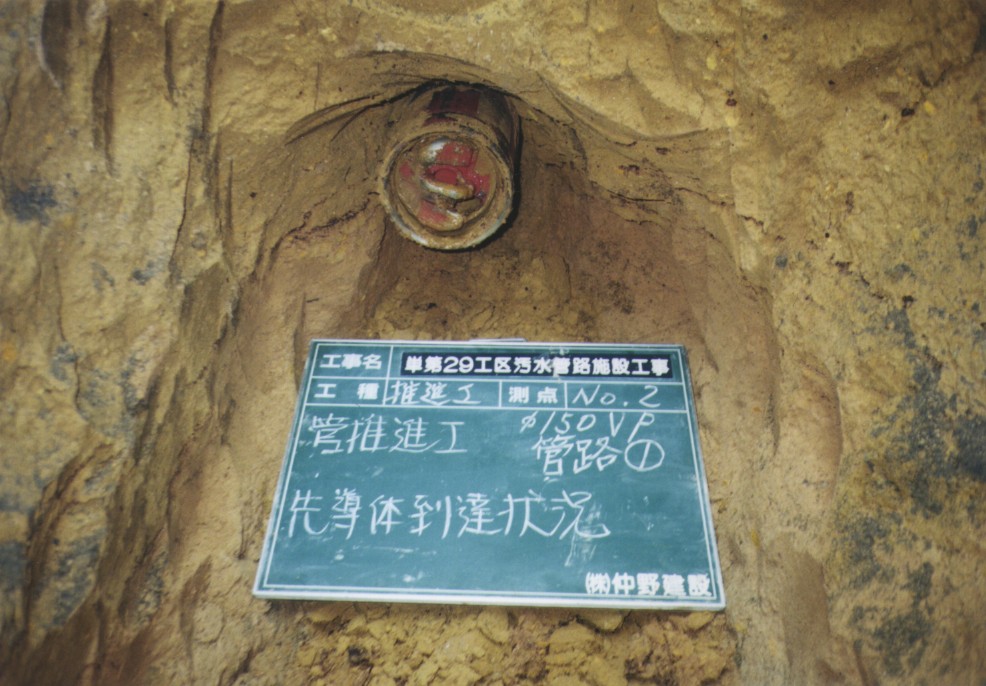

　写真−８　先導体到達
