　 エンビライナー工法『ＳＨ−４５６型』によるエンビ管φ４５０mmのディスクカッタを使用した礫質土の施工を紹介致します。

　 土質はＮ値１６の礫質土、水頭差が約２．３ｍ、土被り約４．７ｍ、路線延長１８．３ｍ、泥土圧方式一工程式で施工致しました。

立坑掘削時に６０mmから１００mmの礫が出てきたため、事前に現場から礫を持ち帰り、万力で挟んだり、ハンマーでたたいたり、独自に礫を破砕して礫の硬さを把握して、ディスカッタ式先導管を用意し現場施工に臨みました。

　 発進立坑は、止水坑口を先（外付け）に出すように取り付け、接続作業スペースを確保、添加材は、注入しないと詰まる、修正効かないなどの弊害があるため、ネオモール系を使用しました。

　 先導管が重いのが幸いし、方向修正も上手くいきました。発進はφ２，０００mmの円形立坑で、到達は２号人孔より分割回収しました。

(工事概要)

工事場所：茨城県

工期　　：平成１６年１２月〜平成１７年９月

施工　　：中川ヒューム管工業��

推進延長：１８．３ｍ

土質　　：砂礫、Ｎ値１６

水頭差　：約２．３ｍ

土被り　：約４．７ｍ

勾配　　：約２パーミル

工法　　：泥土圧方式一工程式　　

管種　　：φ４５０ＶＭ管

管径×長：φ４５０mm×１ｍ

推進機種：ＳＨ−４５６型

発進立坑：鋼製ケーシングφ２，０００mm

到達立坑：２号人孔

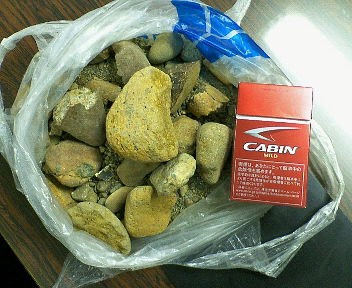

　写真−１　礫の状況

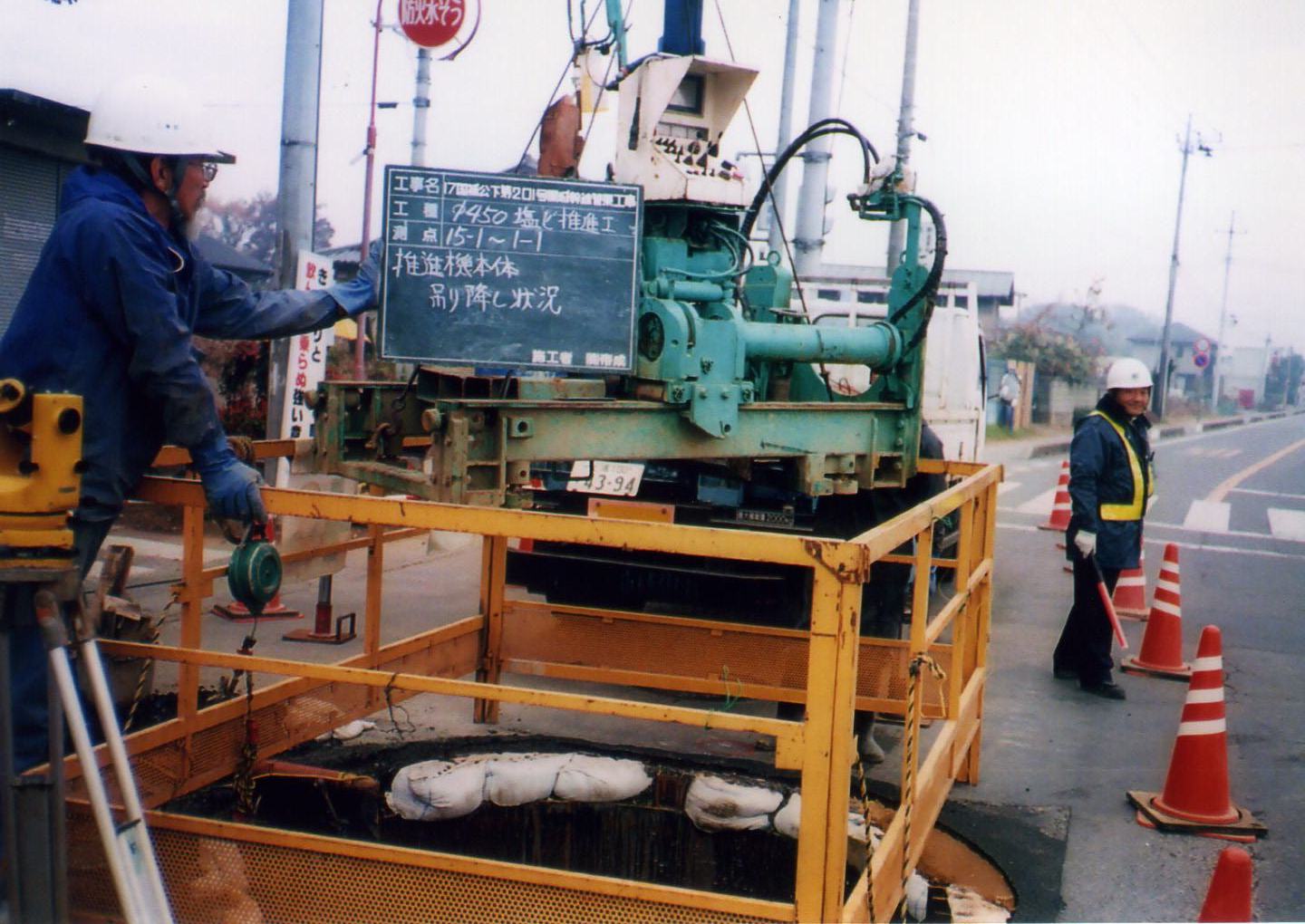

　写真−２　搬入

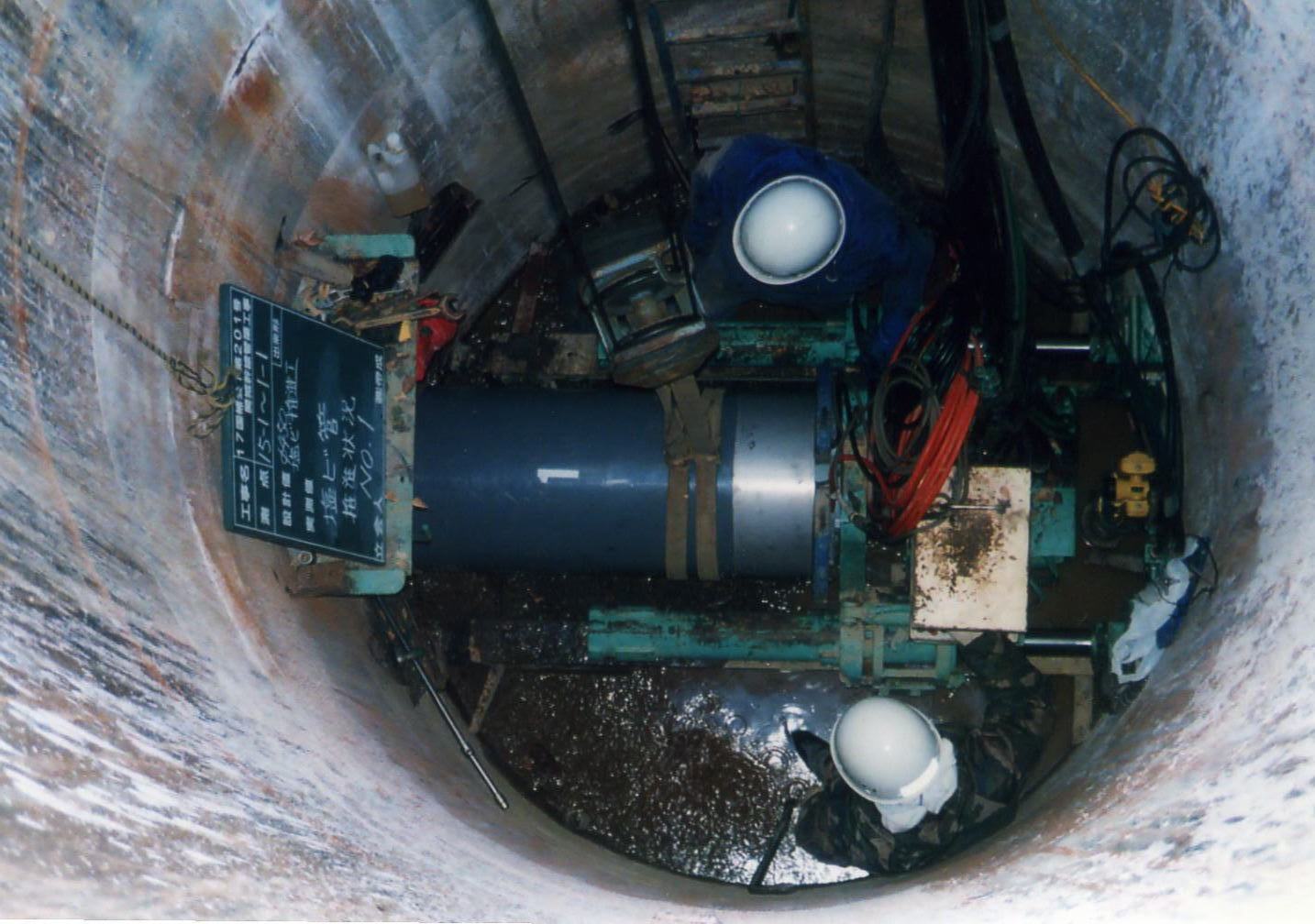

　写真−３　エンビ管の推進

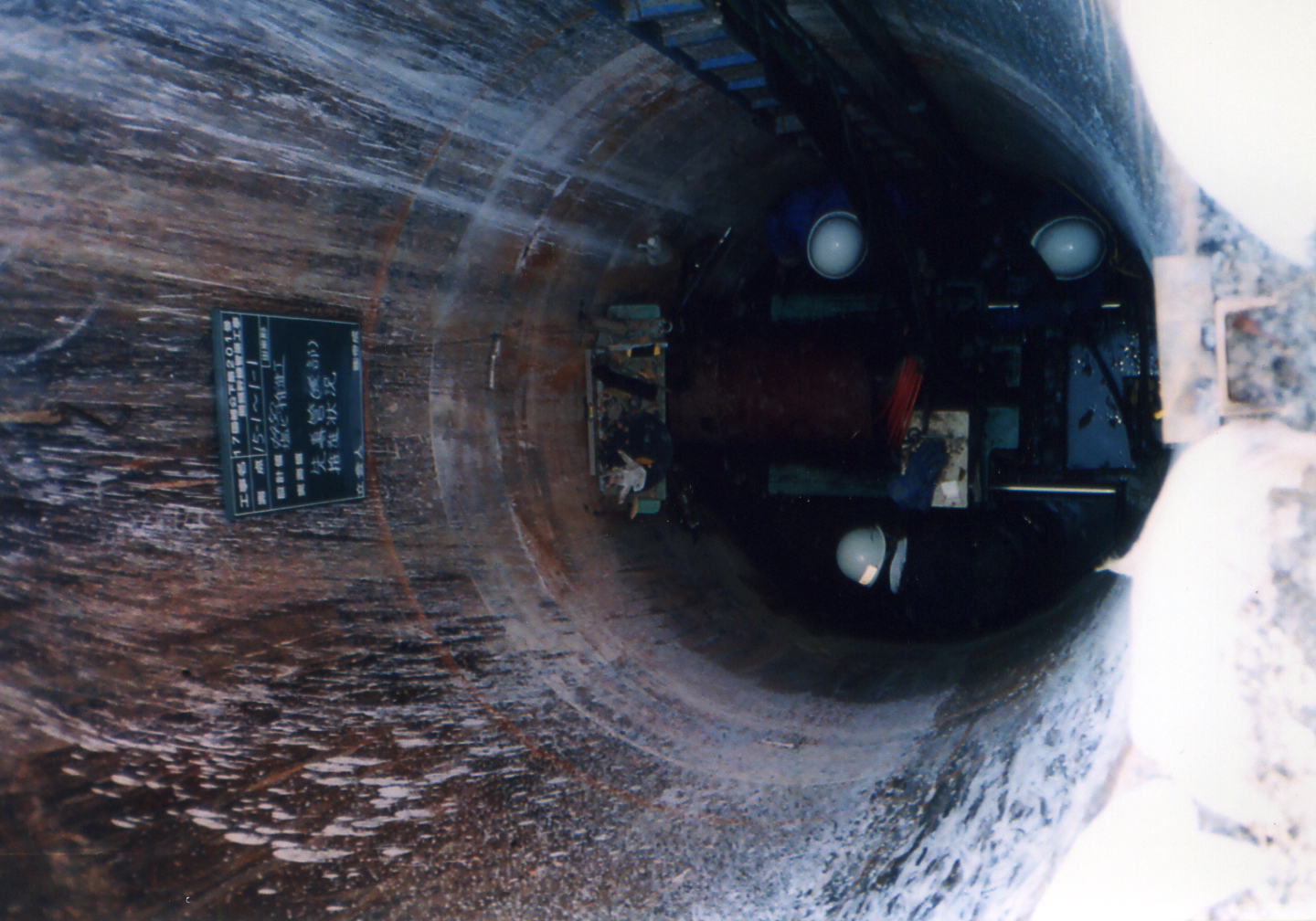

　写真−４　エンビ管の推進

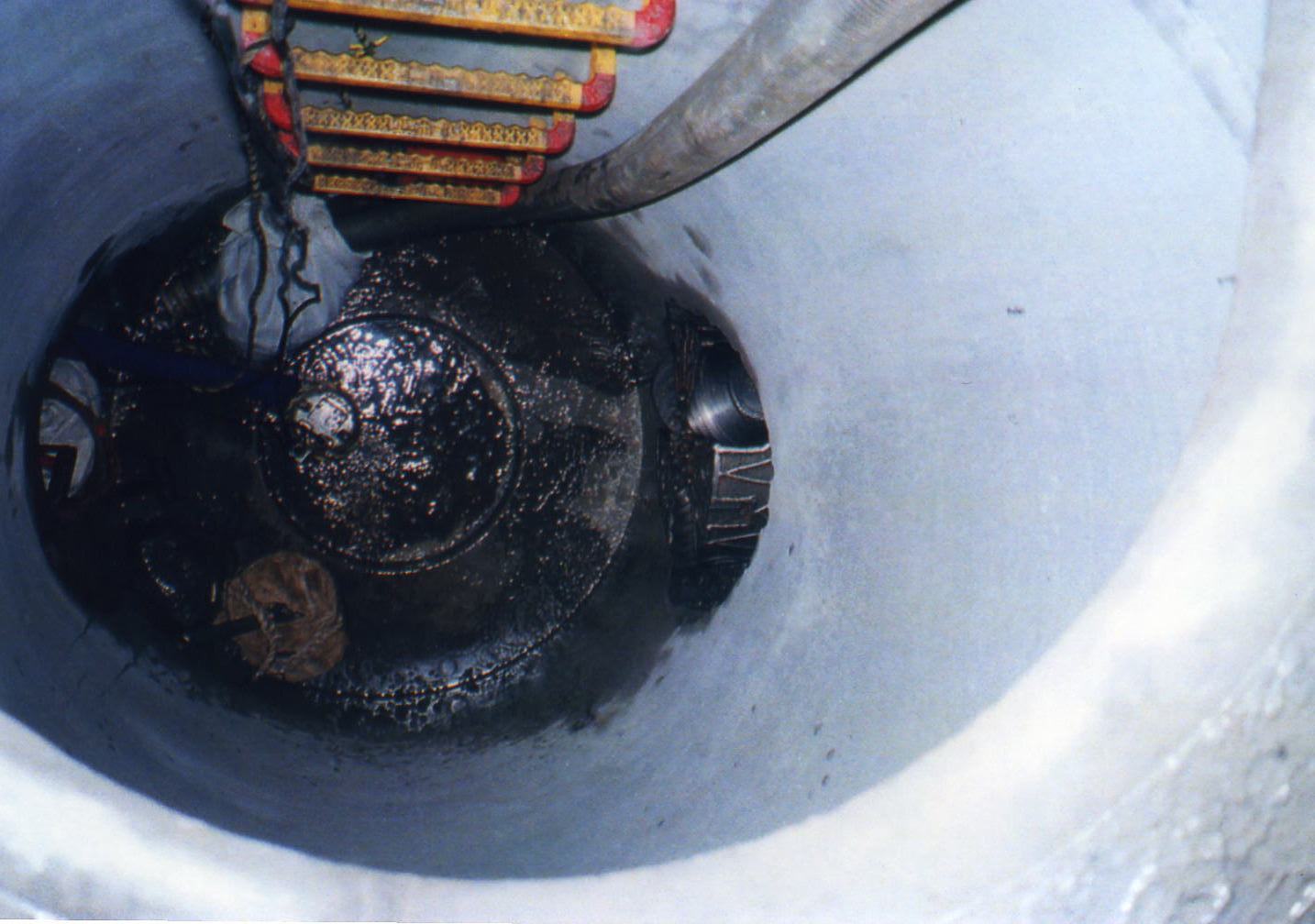

　写真−５　ディスクカッタの到達
