サンライナー『ＳＥＨ−６１６型』による国内初施工となる鋼管φ４５０mmの推進工事が現在施工中です。

路線延長は約３４ｍ×1スパンで、23パーミル下り勾配。

土質は、Ｎ値１〜３の砂質シルトの軟弱層で、土被り約５ｍ、水位はＧＬ−1ｍ、水頭差が約４ｍ、泥土圧方式一工程式、都内工事で日々撤去の作業条件のため、機材はトラック搭載としました。

(工事概要)

場所：東京都

施工時期：平成１９年１月

施工　　：株式会社 ハシックス

土質　　：砂質シルト、Ｎ値１〜３

土被り　：約５ｍ 　　

水位　　：ＧＬ−約１ｍ

勾配　　：約23パーミル

管径　　：φ４５０mm (さや管)

　　　　　　　　(本管はエンビ管350)

管種・管長：鋼管(ネジ方式)×１ｍ

工法　　：泥土圧方式一工程式　　

推進機種：ＳＥＨ−６１６型、発電機90KVA

路線延長：約３４ｍ×１スパン

発進立坑：小判型ライナープレート

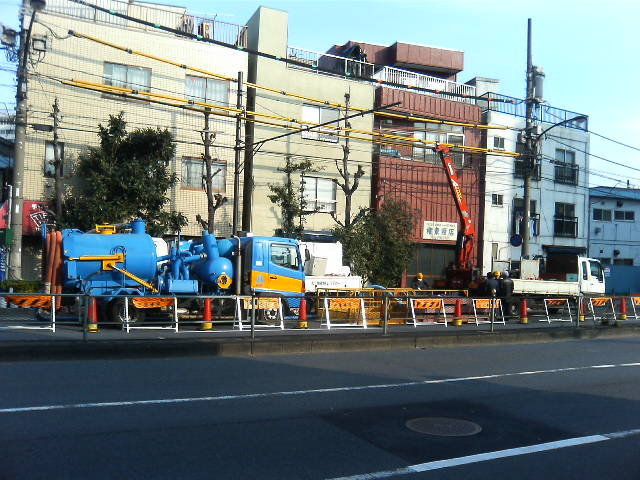

　写真−１　全景

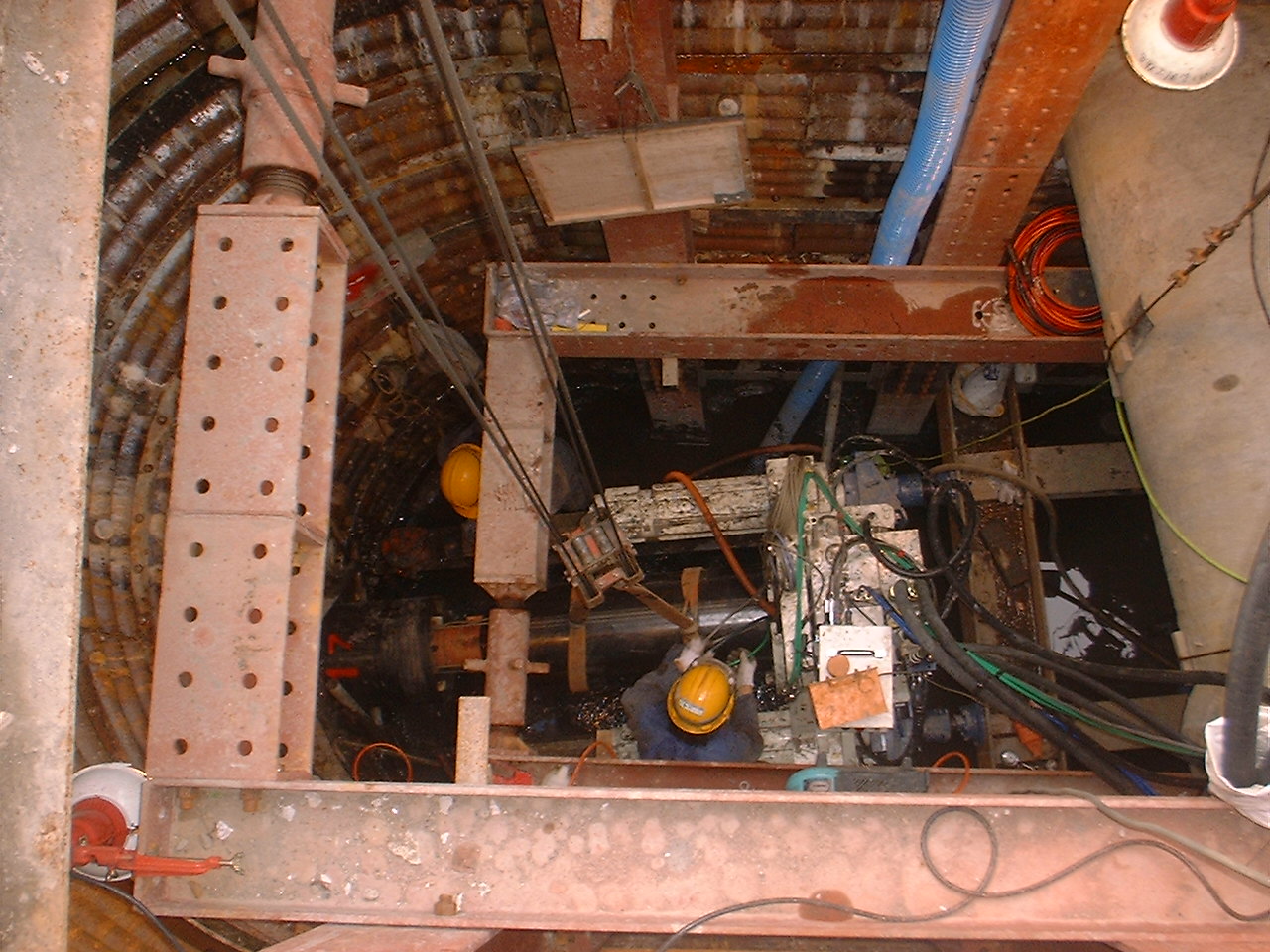

　写真−２　推進状況

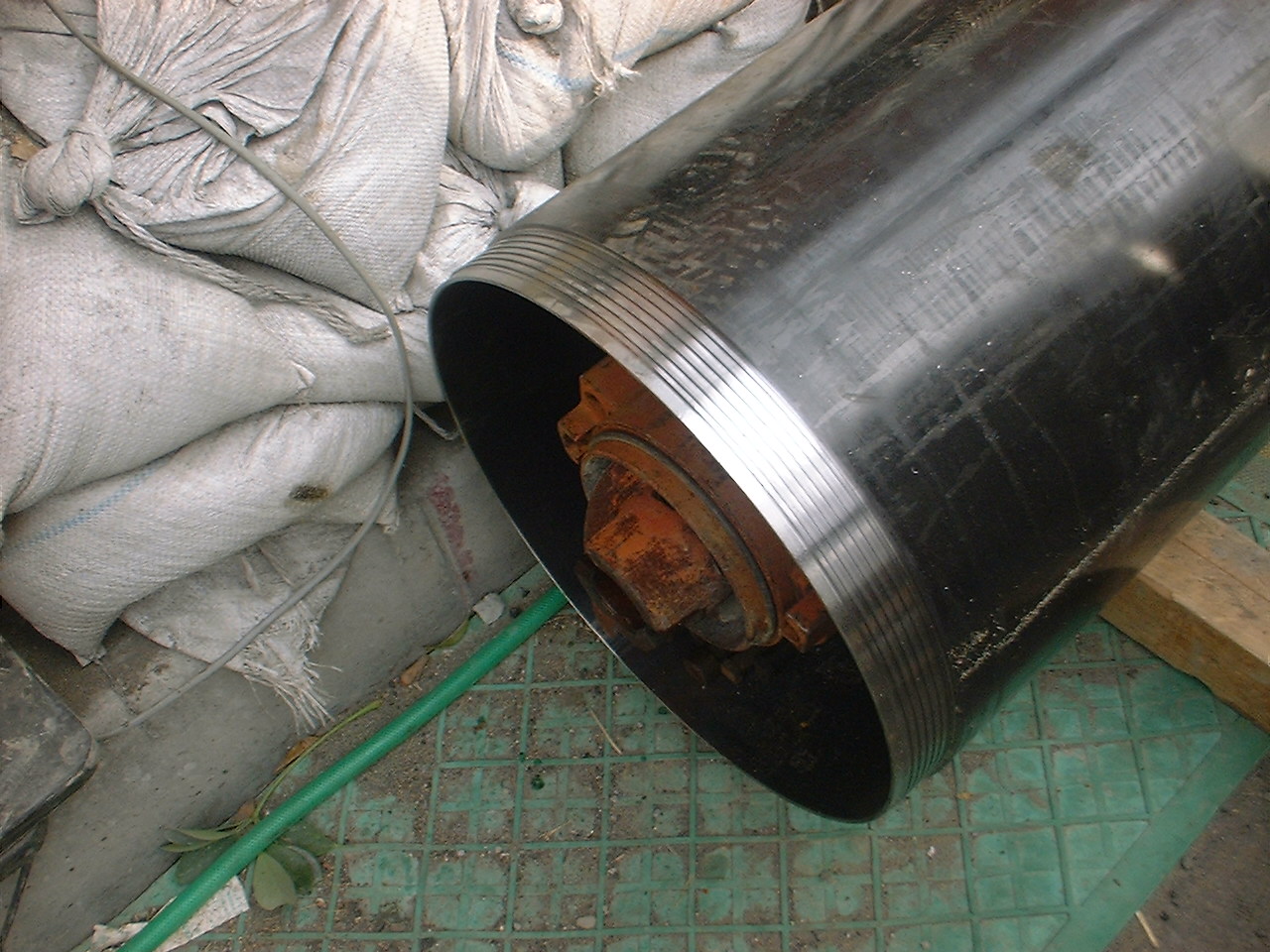

　写真−３　φ450鋼管(ネジ)

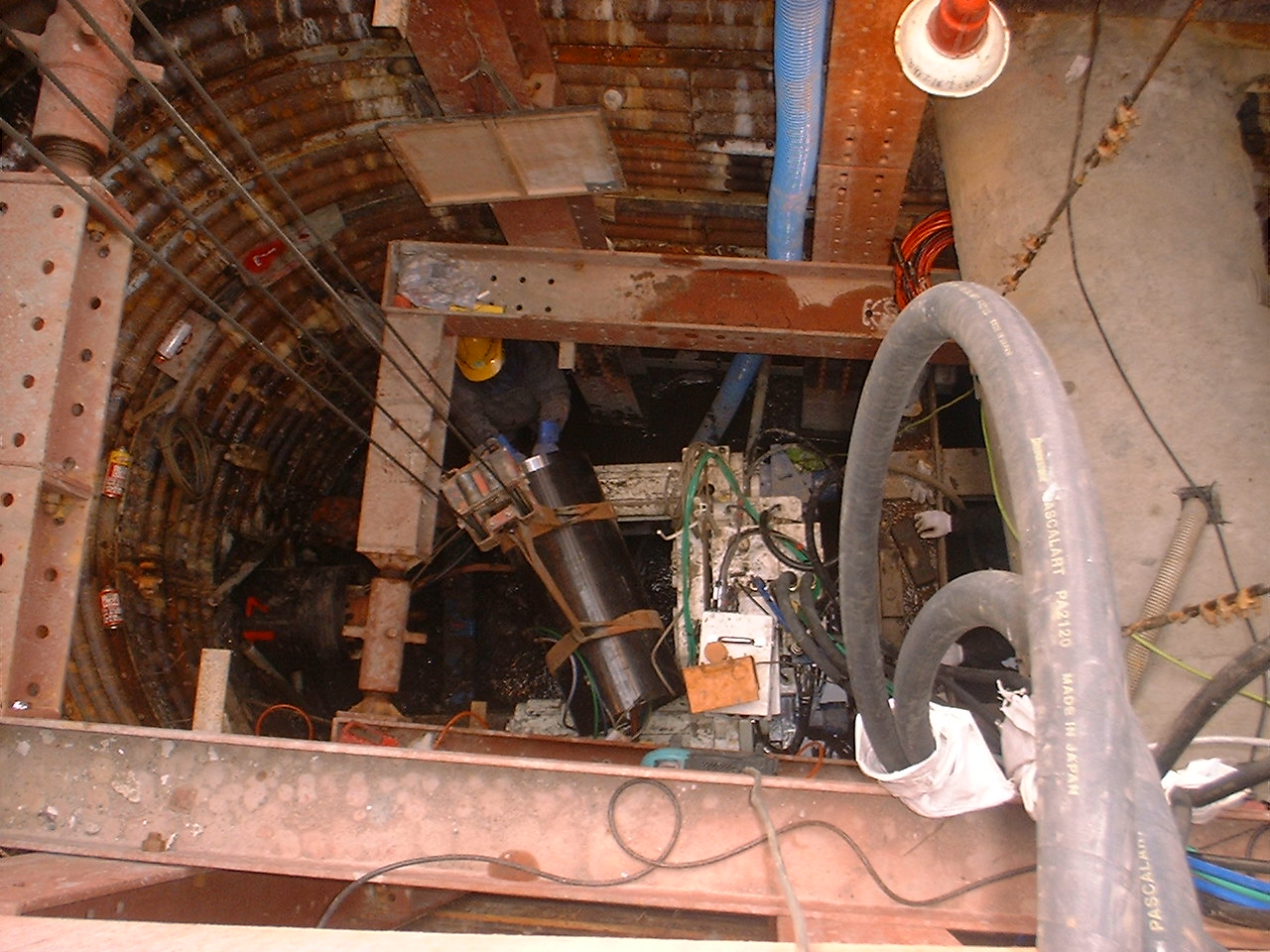

　写真−４　鋼管継足し

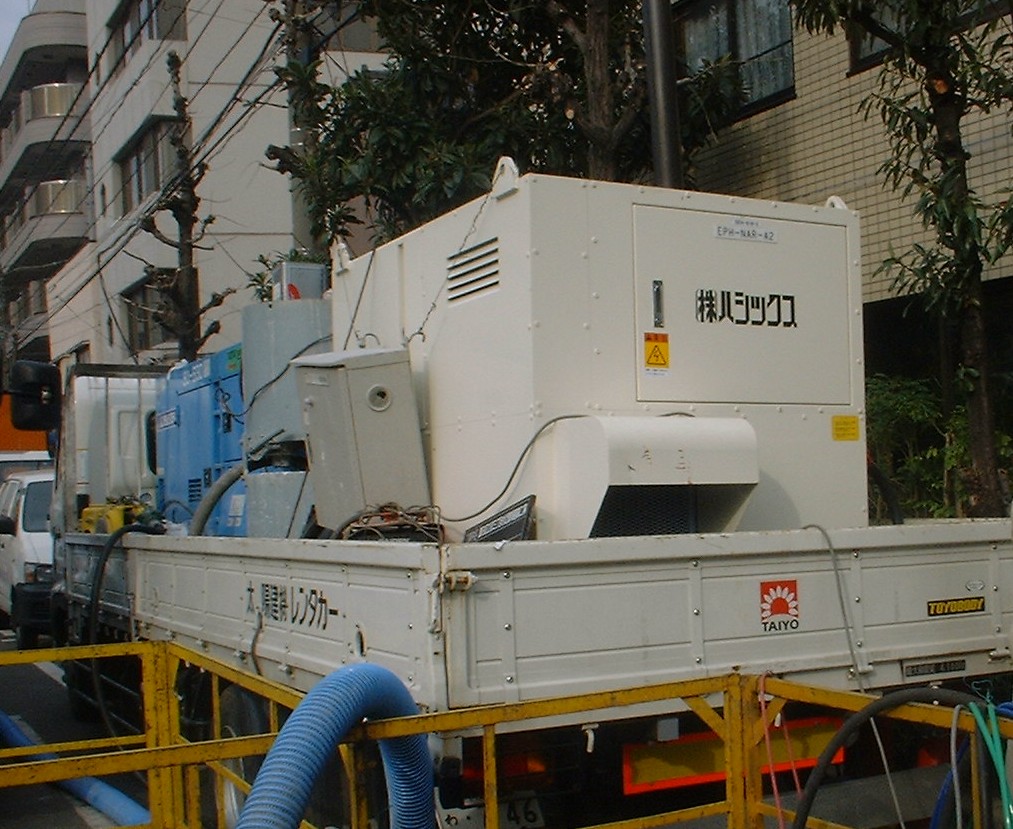

　写真−５　車上搭載
